如果你在做注射剂递送，可能已经撞过这堵墙：纯 PLGA 微球进了血液，几分钟就被肝脏吃掉大半，肿瘤根本分不到多少。PLGA-PEG 嵌段共聚物就是为解决这件事而生的——把疏水 PLGA 与亲水 PEG 共价拼接成两亲性高分子链，丢进水里自组装为 20-100 nm 核壳胶束，PEG 壳负责隐身、PLGA 核负责载药。本文围绕 PLGA-PEG 嵌段共聚物的设计逻辑展开：拼接哲学、自组装机制、四个核心应用场景与选型。
纯 PLGA 纳米粒从 1970 年代起就是长效注射剂的当家载体——紫杉醇、亮丙瑞林、利福平都有 PLGA 缓释微球产品上市。但做到递送这一步，纯 PLGA 的劣势就开始暴露：进入血液后 5-10 分钟内就被血浆蛋白（主要是调理素、免疫球蛋白、补体 C3）覆盖一层「蛋白冠」，接着被肝脏 Kupffer 细胞和脾脏巨噬细胞识别清除。早期用放射性标记 PLGA 微球做的小鼠体内分布显示，注射后 30 分钟已有 60-70% 蓄积在肝脏，肿瘤部位分到的不到 5%[1]（基于小鼠模型的文献报道值，不同粒径和表面性质下有差异）。
这问题要怎么破？1994 年 Gref 等人在 Science 上给出了一个简洁的方案：把 PEG 接在 PLGA 链上做成两亲性嵌段共聚物，让亲水的 PEG 朝外、疏水的 PLGA 朝里。PEG 链段在水中高度水合，每个重复单元可以结合 2-3 个水分子，整条链形成一层约 2-5 nm 厚的「水化壳」[1]。这层壳有两个作用——一是物理上阻碍蛋白吸附（蛋白吸附量可下降 5-10 倍），二是给巨噬细胞一个「看不见」的信号。注射 4 小时后，PEG 化 PLGA 纳米粒的肝脏蓄积从纯 PLGA 的 60% 以上降到 25-30%，血液残留提高 4-6 倍[2]（基于小鼠模型的文献报道值，不同 PEG 分子量和 PLGA 段长下有差异）。
到这里可以回答第一节开头的疑问了——一般而言，PLGA 段负责「药物怎么放出来」（降解可控、生物相容），PEG 段负责「药物怎么在体内待得住」（抑制蛋白冠、减少 RES 清除）。两者不是替代关系，而是各管一头的分工。把这两个片段拼成一条链，就是 PLGA-PEG 嵌段共聚物——这条链一端负责「藏药」，一端负责「隐身」。
「纯 PLGA 胶束」和「PLGA-PEG 嵌段共聚物胶束」在结构上只差一段 PEG，但落到实际制剂性能上差异是数量级的。下表把六个最常用的工艺维度列出来做横向对比，所有数值均为典型值范围，来源于公开文献与冰合试剂产品规格（具体批次实测以产品 COA 为准）。
对比表中所有数值为典型值，来源于公开文献[1][2]与冰合试剂产品规格；不同 LA/GA 比例、PEG 分子量、批次间会有差异，具体以 COA 为准。PLGA-PEG 嵌段共聚物的 CMC、t₁/₂ 数据与 PEG 分子量、PLGA 段长、LA/GA 比例强相关，不是一成不变的常数。CMC 具体值随 PLGA 段分子量和 PEG 比例变化，详见第三节设计逻辑要点框。

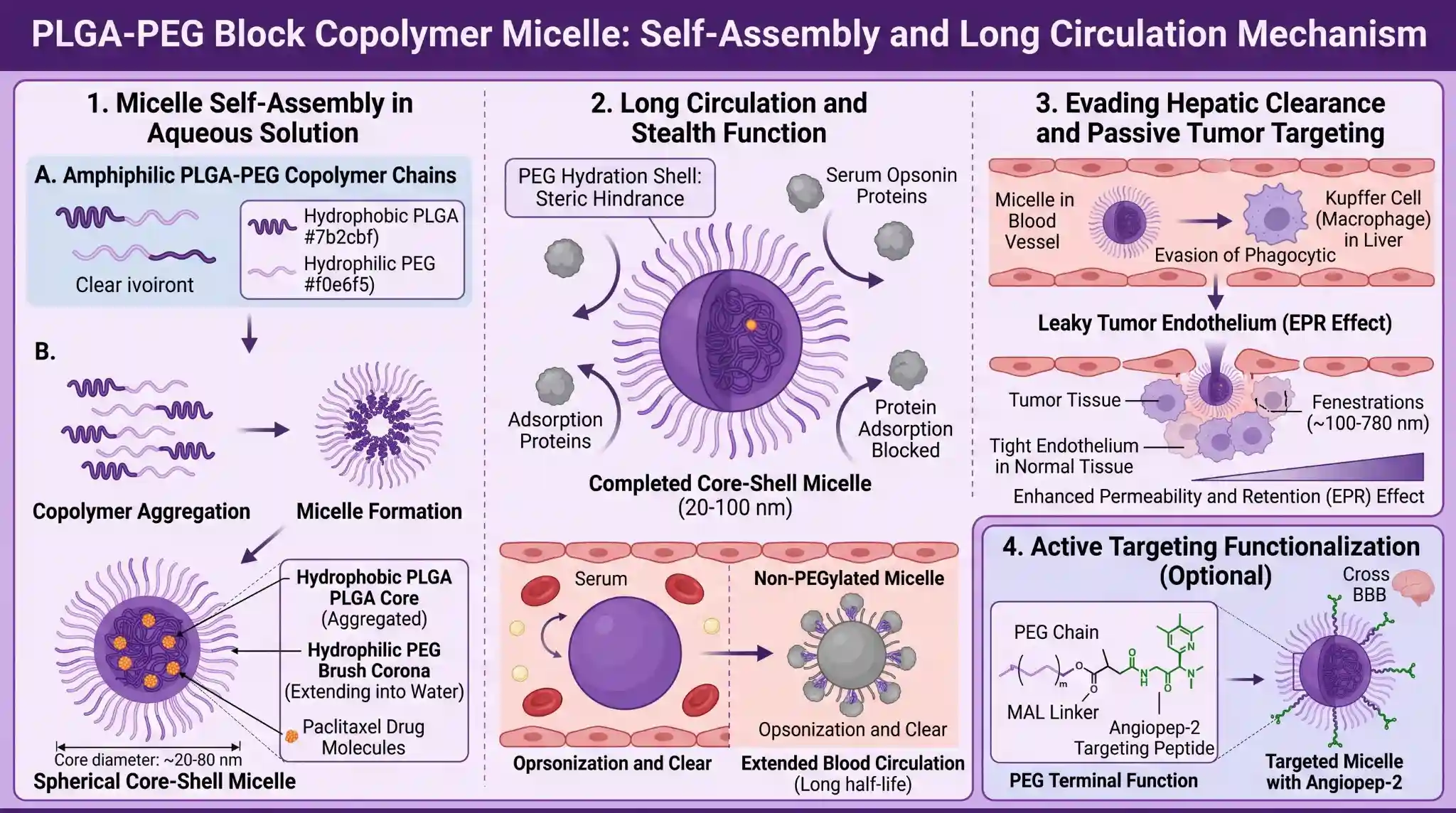

PLGA-PEG 嵌段共聚物在水里自组装成胶束这件事，物理上靠的是「亲疏水不相容」——PLGA 段的羰基与水的氢键作用很弱，PEG 段的醚氧却能和 2-3 个水分子形成稳定氢键。当共聚物浓度低时，PLGA-PEG 以单分子形式分散在水中，疏水的 PLGA 段勉强靠热运动和水相处；浓度升到一定值，热运动撑不住了，PLGA 段开始互相抱团形成「核」，PEG 段朝外伸入水中形成「壳」——这就是临界胶束浓度（CMC）[3]。
CMC 是 PLGA-PEG 嵌段共聚物最重要的一个工艺参数。低于 CMC，胶束不存在，药物会析出；高于 CMC 才有胶束，且浓度越高胶束数量越多但尺寸不一定增大。CMC 越低，胶束越稳定，注射入血后被血液稀释（局部浓度可能从 mg/mL 降到 μg/mL 级）也不容易解聚，药物漏释越少。文献报道 PLGA-PEG 嵌段共聚物（PLGA 段 10-30 kDa，PEG 段 2-5 kDa）的 CMC 通常在 10⁻⁶ ~ 10⁻⁷ M 范围，比小分子表面活性剂（10⁻³ ~ 10⁻⁴ M）低 2-3 个数量级[3]。
设计逻辑要点：CMC 的三个调控旋钮
PLGA 段分子量↑：疏水段更长，CMC 可下降 1 个数量级（典型 PLGA 5 kDa-PEG 5 kDa 的 CMC 约 10⁻⁶ M；PLGA 30 kDa-PEG 5 kDa 的 CMC 约 10⁻⁷ M）[3]。
LA/GA 比例↑：乳酸比例↑则疏水性↑，CMC↓，但降解变慢、释药周期变长（75:25 LA/GA 降解半衰期约 4-6 个月，50:50 约 1-2 个月）[6]。
PEG 比例过高（>30 mol%）：亲水段太长，CMC 反而回升，且胶束结构松散、易解聚——这是新人容易踩的旋钮盲区。
实操中，选型顺序建议：先定 PLGA 段分子量（决定 CMC 基线和载药能力），再调 LA/GA 比例（决定降解窗口和释药周期），最后微调 PEG 比例（控制在 30 mol% 以内）——这个顺序不容易翻车。
胶束尺寸通常在 20-100 nm 之间，正好落在 EPR 效应（实体瘤的高通透性和滞留效应）的最优窗口——肿瘤新生血管内皮间隙在 100-800 nm，多数胶束能漏出去，但又被肿瘤间质高压「卡住」回不来，蓄积浓度可比游离药物高 10-100 倍[4]。但要注意，多项临床研究表明，EPR 在人体肿瘤中的实际效果通常弱于小鼠模型——人肿瘤异质性大、EPR 强度差异明显，所以这是「统计意义上的趋势」而非「每例患者都有效」。
讲完物理图像，再看 PLGA-PEG 嵌段共聚物在不同递送场景下的具体打法。这部分用「场景路径卡」的方式呈现，每条路径包括典型产品 / 实验案例、分子量与拓扑选型、推荐规格（含冰合试剂内链）。
Genexol-PM 是韩国 Samyang 公司开发的紫杉醇聚合物胶束制剂，2007 年 3 月在韩国上市[5]。它的设计逻辑很清楚——紫杉醇水溶性极低（约 0.4 μg/mL），传统制剂 Taxol 用聚氧乙烯蓖麻油（Cremophor EL）增溶但毒副作用大；Abraxane 用白蛋白结合避开 Cremophor 但剂量天花板有限（260 mg/m²）。Genexol-PM 把紫杉醇包进 PEG-聚酯嵌段共聚物胶束，Cremophor 不用了，最大耐受剂量（MTD）从小鼠模型数据看可达 75 mg/kg[5]。
这里需要做一个关键区分：Genexol-PM 使用的聚合物是 mPEG-PLA（聚乙二醇-聚乳酸），而非本文主题 PLGA-PEG（聚乙二醇-聚乳酸-乙醇酸共聚物）。两者同属 PEG-聚酯嵌段共聚物家族，设计逻辑完全相通——PEG 壳隐身、聚酯核载药——但聚酯段不同。简单说，PLA 是「单速挡」，PLGA 是「多速挡」：PLA 是纯聚乳酸（只有乳酸单体），PLGA 是乳酸与乙醇酸的共聚物，多了一个乙醇酸组分，降解产物多一条途径（乙醇酸可进一步代谢），降解速率调控多了一个旋钮（LA/GA 比例）。Genexol-PM 选 PLA 而非 PLGA，可能是因为紫杉醇胶束追求数天级释药、不需要 PLGA 的多档降解窗口。理解了这个差异，下面讲的设计逻辑对 PLGA-PEG 体系同样适用——把 PLA 段换成 PLGA 段，CMC、载药、隐身机制不变，多了 LA/GA 比例这个降解调控维度。
PEG 在这个体系里做了两件事：第一，把 Cremophor 这个毒性载体换掉，注射相关超敏反应大幅减少；第二，PEG 化让胶束血液半衰期延长，肿瘤蓄积提高。临床前小鼠数据中，Genexol-PM 的肿瘤蓄积是 Taxol 的 2-3 倍，是 Abraxane 的 1.5 倍左右[5]（基于参考文献[5]的临床前小鼠模型数据，人体内差异通常小于小鼠）。Genexol-PM 在韩国上市后逐步推进国际多中心临床试验，FDA 于 2002 年左右批准其 IND（临床研究申请）。
推荐规格：PLGA-PEG-MAL 末端马来酰亚胺型 - PLGA-PEG-MAL + 甲氧基聚乙二醇-聚乳酸-羟基乙酸共聚物 - mPEG-PLGA。做紫杉醇胶束主推 mPEG-PLGA（PLGA 10-30 kDa / mPEG 2-5 kDa）做「隐身」壳层，药物包封率可达 80-95%。若需完全复刻 Genexol-PM 路线，可选用 mPEG-PLA 规格。
数据来源：临床前文献[5]
从已上市的紫杉醇胶束往前沿看，下一个方向是 mRNA 递送——但这条路 PLGA-PEG 没能跑赢 LNP，原因值得拆解。2018 年前后有一波用 PLGA-PEG 嵌段共聚物做 mRNA 递送的探索，业内叫 PNP（Polymeric Nanoparticle）。典型做法是 PLGA-PEG-阳离子（一般是带氨基的 PEI 短链或带季铵盐的小分子）通过双乳法把 mRNA 包进 PLGA 核里，PEG 壳负责隐身。理论上这条路有优势——比 LNP 更稳定（冻干粉可长期储存）、比 LNP 更易功能化（PEG 末端接靶向配体更方便）。
但实际上，2020 年新冠 mRNA 疫苗出来后，PNP 这条线基本被 LNP（脂质纳米粒）压住了。原因主要有三个：第一，LNP 的内体逃逸效率比 PNP 高（可电离脂质 SM-102/ALC-0315 在内涵体 pH 5-6 时质子化、与内体膜融合释放 mRNA，逃逸率可达 60-80%；PNP 主要靠渗透压破裂，逃逸率多在 20-40%）。第二，LNP 的批间一致性远好于 PNP——双乳法对 PLGA-PEG 嵌段共聚物的分子量分布、PEG 化度、阳离子密度都极敏感，实验室小批量做的数据漂亮，GMP 放大经常翻车。第三，PNP 的 mRNA 载量天花板比 LNP 低，相同粒径下 PLGA 核里能塞的 mRNA 量有限。
但 PNP 不是完全没有市场——目前在做 环状 RNA（circRNA）递送的初创公司里仍有 PNP 路线玩家，因为 circRNA 本身稳定性比线性 mRNA 好，对载体的「保护力」要求反而低一些。这条线目前都在临床前/Ph1 早期，距离大规模商业化还有 3-5 年。
推荐规格：氨基封端 PLGA-PEG 共聚物 - PLGA-PEG-NH2。PNP 一般用 PLGA-PEG-NH2 做「隐身壳」+ 带正电的 PEI-PLGA 或壳聚糖做「mRNA 吸附层」，PEG 末端氨基 pKa 约 8.5-9.0，可以和 NHS 酯偶联靶向配体。
数据来源：综合多项 PLGA-PEG 嵌段共聚物胶束自组装文献[3][6]
这一类应用和路径 1 不同——目的不是「静脉注射进入血液」而是「肌肉或皮下注射原位缓释」。代表产品有 Lupron Depot（亮丙瑞林 PLGA 微球，1 月/3 月/6 月缓释）、Risperdal Consta（利培酮 PLGA 微球，2 周缓释）、Vivitrol（纳曲酮 PLGA 微球，1 月缓释）——这些是纯 PLGA 微球的天下，PEG 化不是必须。
但近五年的一个新趋势是用 PLGA-PEG 嵌段共聚物做更长效（3-6 月）的注射剂——特别是抗 HIV 的替诺福韦艾拉酚胺（TAF）和抗结核的利福布丁。理由是纯 PLGA 在体内降解到末期会有一个「突释」（burst release）阶段，集中释放最后 10-20% 的药物，造成血药浓度尖峰和副作用。PEG 段的引入有助于让 PLGA 段降解更均匀，突释可从纯 PLGA 的 15-25% 降到 5-10%[6]（基于多项 PLGA-PEG 缓释制剂工艺优化文献的报道值，具体降幅与 PEG 比例和 PLGA 分子量相关）。研究阶段的利福布丁 PLGA-PEG 嵌段共聚物长效注射剂在大鼠模型上可实现 2 月单次给药、血药浓度稳定在 MIC 之上。
这类制剂的分子量选型有个反直觉点——PLGA 段要选高分子量（30-80 kDa），因为低分子量 PLGA（10-20 kDa）降解太快，缓释窗口只能撑 2-3 周。PEG 段反而用低分子量（2-3 kDa）即可，外壳太厚反而影响药物从 PLGA 核里扩散出来。
推荐规格：甲氧基聚乙二醇-聚乳酸羟基乙酸共聚物-羧基 - mPEG-PLGA-COOH 或 甲氧基聚乙二醇聚乳酸-羟基乙酸共聚物 - mPEG-PLGA。长效注射剂主推 mPEG-PLGA（PLGA 30-80 kDa / mPEG 2-3 kDa，LA/GA 50:50-75:25）。
数据来源：综合多项缓释微球工艺优化文献[6]
这是 PLGA-PEG 嵌段共聚物最有想象力的方向——PEG 末端官能化（NH₂/COOH/SH/MAL/NHS）让靶向配体可以共价偶联上去，实现「隐身 + 主动寻靶」。典型配体包括：
但有一个工程陷阱要避开——靶向配体的偶联密度不能太高。当 PEG 末端配体密度超过 5-10 mol% 时，配体之间会互相干扰（位阻效应），结合亲和力反而下降。最优配体密度通常在 2-5 mol%，即每 100 个 PEG 链上有 2-5 个配体[4]。这一点对 PLGA-PEG 嵌段共聚物的均一配体偶联工艺要求很高，普通 NHS 酯化学偶联往往得到的是 0-15 mol% 的宽分布，需要后续纯化。
前文反复提到了分子量和 LA/GA 比例，这里把它们集中到一张速查表里，方便读者按场景直接选型。冰合试剂可提供的 PLGA-PEG 嵌段共聚物规格覆盖 PLGA 段 5-80 kDa、PEG 段 1-10 kDa、LA/GA 比例 50:50 / 65:35 / 75:25 / 85:15 四个常用档。
几个容易踩的反直觉点：
PLGA-PEG 嵌段共聚物胶束有一个不算新但容易忽视的临床问题——抗 PEG 抗体介导的加速血液清除（Accelerated Blood Clearance，ABC 现象）。这个现象最早在 PEG 化脂质体（Doxil）重复给药的患者中发现：第一次注射 PEG 化脂质体表现正常（血液半衰期 30-50 h），但第二次注射同一制剂，血液清除速率加快 5-10 倍，半衰期降至 5-10 h，「隐身」效果基本失效[7]。机制是第一次注射诱导产生了抗 PEG IgM 抗体，第二次注射时抗体识别 PEG 壳、激活补体、加速肝脾清除。
对 PLGA-PEG 嵌段共聚物胶束来说，ABC 现象的现实影响有三个：（1）静脉多次给药的化疗胶束（如每周一次紫杉醇胶束）可能在第 2-3 次给药后失效；（2）抗 PEG 抗体在不同人群中差异明显（文献报道健康人群存在一定比例的抗 PEG 抗体阳性，部分疾病人群阳性率更高，具体数值随检测方法和人群定义差异较大）；（3）ABC 现象与 PEG 密度正相关——PEG 段分子量越大、密度越高，ABC 越强。所以前文推荐 PEG 段 2-5 kDa 不仅是稳定性的最优范围，也是降低 ABC 风险的工艺最优区间。
目前临床上有三条应对策略：（1）减少给药频率（从每周一次延长到每 3-4 周一次）；（2）换用非 PEG 隐身材料（如聚唾液酸、聚氨基酸、含磷酰胆碱基团的 MPC）；（3）开发「可脱落 PEG」（PEG 通过可裂解键连接，进入肿瘤微环境后释放）。PLGA-PEG-X 体系里，第三种策略最易落地——例如 mPEG-SS-PLGA（二硫键连接，mPEG-SS-PLGA）和 PLGA-PEG-PLGA（三嵌段）等规格已进入临床前评估阶段。
PLGA-PEG 嵌段共聚物胶束的实验室制备工艺主要有三种，工艺选择对粒径分布、载药量、批次稳定性影响明显。
纳米沉淀法（Nanoprecipitation）：把 PLGA-PEG 嵌段共聚物溶于丙酮/乙腈/THF 等水互溶有机溶剂，逐滴加入水中搅拌（或反向把水加入有机相），有机相扩散进入水相触发自组装。优点是设备简单、粒径可控（通常 50-200 nm）、包封率高（脂溶性药物 EE% 可达 80-95%）；缺点是有机溶剂残留需要后续透析/旋蒸去除（残留限度通常要求 ≤1000 ppm）、不适用于水溶性药物。该工艺是 Genexol-PM 等已上市胶束产品的实验室主流做法[5]。
乳化法（Emulsification-solvent evaporation）：把 PLGA-PEG 嵌段共聚物溶于二氯甲烷/氯仿，与水相（含表面活性剂如 PVA、F-68）超声乳化形成 O/W 乳液，再挥发有机溶剂得到胶束。优点是适合水溶性药物包封（双乳法 W/O/W），缺点是粒径分布较宽（PDI 通常 0.2-0.4）、需高速剪切或微流控进一步窄化、表面活性剂残留问题。该工艺常用于 PLGA 微球制备（粒径 1-100 μm），也可用于 PLGA-PEG 嵌段共聚物胶束但难度更高。
微流控法（Microfluidics）：用微流控芯片精确控制有机相和水相的流速比（典型 1:5-1:20）、混合时间（毫秒级）、温度，可获得 PDI<0.1 的窄分布胶束，批间一致性远好于传统工艺。该工艺是 PLGA-PEG 嵌段共聚物 GMP 放大的主流方向，但设备成本高、单批次产能受限（典型每小时 1-10 g 级）。目前辉瑞、Moderna 等公司的 LNP 工艺虽不是 PLGA-PEG 嵌段共聚物体系，但微流控的工艺逻辑（精确控制混合时间）是相通的。
PLGA-PEG 嵌段共聚物作为注射剂载体，属于「高分子药用辅料」范畴。在中国 NMPA 体系下需要走药用辅料登记（与制剂共同审评）路径，在 FDA 体系下走 DMF（Drug Master File）路径。冰合试剂提供的 PLGA-PEG 嵌段共聚物规格按 USP <467> 残留溶剂、ICH Q3D 元素杂质、USP <85> 细菌内毒素三项基本质控指标生产，可提供相应 COA 与检测方法学说明，便于制剂厂家做辅料备案。
需要注意的是，PLGA-PEG 嵌段共聚物的「批间一致性」是药用辅料登记审评的高频问询点。供应商应能提供连续 3-5 个批次的 GPC、NMR、CMC 实测数据，Đ 控制图趋势稳定（建议 ±10% 范围内），不能出现分子量突跳或端基取代度漂移。这些数据对制剂厂家的工艺放大和稳定性研究至关重要。
冰合试剂在 PLGA 分类页 下提供成系列的 PLGA-PEG 嵌段共聚物与纯 PLGA 共聚物，覆盖以下三组拓扑：
A 组：纯 PLGA 共聚物（HO-PLGA-X 系列）——适合作为对照或不需要 PEG 化的微球场景。规格覆盖端羧基（HO-PLGA-COOH）、端羟基（HO-PLGA-OH）、端巯基（HO-PLGA-SH）、端醛基（HO-PLGA-CHO）、端马来酰亚胺（HO-PLGA-Mal）、双羧基（COOH-PLGA-COOH）等。
B 组：mPEG-PLGA / mPEG-PLGA-X 系列——甲氧基 PEG 封端，适合做「隐身壳层」但不需要进一步偶联靶向配体的场景。规格包括 mPEG-PLGA、mPEG-PLGA-COOH、mPEG-SS-PLGA（二硫键可裂解的连接臂）、mPEG-PLGA-PGA（额外带聚谷氨酸可结合阳离子药物）。
C 组：PLGA-PEG-X 系列（活性末端）——PEG 末端带活性官能团，可偶联配体/药物/成像探针。规格包括 NH₂（PLGA-PEG-NH2）、COOH（PLGA-PEG-COOH）、SH（PLGA-PEG-SH）、MAL（PLGA-PEG-MAL）、NHS（PLGA-PEG-NHS）、N₃（PLGA-PEG-N3）、CHO（PLGA-PEG-CHO）、AC（丙烯酸酯，PLGA-PEG-AC）、OH（PLGA-PEG-OH）、DSPE（PLGA-PEG-DSPE，脂质杂化嵌段，可与脂质体共组装）、FA（PLGA-PEG-FA）、cRGD（PLGA-PEG-CRGD）、Angiopep-2（PLGA-PEG-Angiopep-2）。
延伸阅读可看 冰合试剂产品资讯聚合页，里面有已发的《PLGA 三维决策树》原文，可与本文形成完整 PLGA 系列阅读路径。
Q1：PLGA-PEG 嵌段共聚物的 CMC 怎么测？冰合试剂能提供实测数据吗？
A：CMC 通常用芘荧光探针法（Pyrene 1.0×10⁻⁶ M，扫描 350-400 nm，I₁/I₃ 比值拐点即 CMC）或表面张力法。冰合试剂 PLGA-PEG 系列规格可按需提供实测 CMC 数据（典型批次附带 COA），常规规格 CMC 在 10⁻⁶ ~ 10⁻⁷ M 范围。CMC 实测比分子式推算更可靠——聚合度、PEG 化度、批次间差异都会明显影响。
Q2：mPEG-PLGA 和 PLGA-PEG-X 的区别是什么？怎么选？
A：mPEG-PLGA 的 PEG 末端是甲氧基（-OCH₃），没有反应位点；PLGA-PEG-X 的 PEG 末端是活性官能团（NH₂/COOH/SH/MAL/NHS/N₃ 等），可偶联靶向配体或药物。如果你的目标只是「隐身 + 长循环」不做主动靶向，选 mPEG-PLGA 即可，成本更低、CMC 更稳定。如果需要挂配体（RGD/Angiopep-2/叶酸/抗体）实现主动靶向，必须选 PLGA-PEG-X 系列。
Q3：PLGA-PEG 嵌段共聚物的 LA/GA 比例怎么选？50:50 和 75:25 哪个用得多？
A：50:50 降解最快（1-2 月），适合短周期缓释；75:25 降解较慢（4-6 月），是绝大多数已上市 PLGA 缓释微球的「主力档」——Lupron Depot、Risperdal Consta 都是这个比例；85:15 降解最慢（5-6 月），适合超长效注射剂。静脉给药的胶束场景（紫杉醇、mRNA 递送）对降解周期不敏感，50:50 和 75:25 都常用，看具体释药节奏需求。
Q4：PLGA-PEG 嵌段共聚物做冻干粉针怎么配？保护剂怎么选？
A：常规配方是 5-10%（w/v）海藻糖或蔗糖作为冻干保护剂，胶束浓度 5-20 mg/mL，pH 7.0-7.4 的磷酸盐或 HEPES 缓冲液。冻干曲线建议 -40℃ 预冻 4 h，-30℃ 到 -10℃ 阶段升华 24 h（真空度 ≤10 Pa），最后 25℃ 二次干燥 6-8 h 除去残留水分。复溶后胶束尺寸变化应控制在 ±10 nm 内，PDI<0.2 为合格。蔗糖比海藻糖更便宜但玻璃化转变温度较低（蔗糖 Tg'≈-32℃，海藻糖 Tg'≈-29℃），二者在该体系都可用。
Q5：PLGA-PEG 嵌段共聚物胶束的载药量（DL%）和包封率（EE%）一般多少算合格？
A：脂溶性药物（紫杉醇、多西他赛、姜黄素、阿霉素）通常 EE% 在 80-95%，DL% 5-15% 算优秀，20%+ 已属高载药体系。水溶性药物或带电药物（多肽、siRNA）EE% 会明显下降，通常 40-70%。注意 DL% 不是越高越好——超过临界值胶束会失稳、出现药物析出或胶束融合。文献报道 Genexol-PM 的紫杉醇 DL% 约 16-18%[5]。
Q6：PLGA-PEG-NHS 和 PLGA-PEG-MAL 偶联配体时，反应条件有什么区别？
A：PLGA-PEG-NHS 与含氨基（-NH₂）的配体在 pH 7.5-8.5 缓冲液中反应，30 min-2 h 完成，生成稳定的酰胺键；PLGA-PEG-MAL 与含巯基（-SH）的配体在 pH 6.5-7.5 反应，30 min-1 h 完成，生成稳定的硫醚键。两者都有水解副反应——NHS 在 pH>9 时加速水解（半衰期 ≈1 h），MAL 在 pH>8 时会开环失活。所以 NHS 偶联反应 pH 不能过高、MAL 偶联反应 pH 不能过碱，否则偶联效率明显下降。
Q7：PLGA-PEG 嵌段共聚物供应商怎么选？冰合试剂的规格可信吗？
A：选 PLGA-PEG 嵌段共聚物供应商，建议从四个硬指标入手：（1）分子量实测 vs 标称值偏差 ≤10%，分子量分布 Đ≤1.3；（2）末端官能团取代度实测（¹H NMR 或滴定法）；（3）批次间 CMC 实测数据一致性（芘荧光法）；（4）重金属残留、内毒素水平（用于体内实验需 ≤0.25 EU/mg）。冰合试剂 PLGA-PEG 系列规格均按 GPC + NMR 双检测，可提供 CMC 实测参考值（特定批次 COA 列出），规格可定制（PLGA 段 5-80 kDa / PEG 段 1-10 kDa / LA:GA 50:50 至 85:15）。重庆现货，常规规格 1-3 个工作日发货，定制规格 2-3 周。
Q8：PLGA-PEG 嵌段共聚物的 PEG 段分子量为什么大多选 2-5 kDa？
A：PEG 段分子量选 2-5 kDa 是隐身效果与稳定性的折衷。低于 2 kDa 时 PEG 链太短、屏蔽蛋白冠的能力不足（屏蔽效率与 PEG 链长正相关，但 2 kDa 后收益递减）；高于 5 kDa 时 PEG 链太长，会形成「brush 构象」反而引入少量蛋白吸附，且 CMC 回升、胶束稳定性下降[4]。Genexol-PM 用的 PEG 段约 5 kDa，是文献中最常用的上限。
注：PMID 均可通过 PubMed 检索核实；文中分子量范围与降解周期为文献典型值，具体规格以冰合试剂产品 COA 为准。
本文涉及的 PLGA-PEG 嵌段共聚物及关联产品（mPEG-PLGA、PLGA-PEG-NH₂/MAL/NHS/N₃ 等）均为冰合试剂（单体(重庆)生物科技有限公司，bhshiji.com）提供的科研用化学试剂，仅限实验室研究使用，不用于人体诊断或治疗、不作为食品/药品/化妆品/兽药用途。文中数据来源于同行评审文献与公开产品资料，CMC、半衰期、降解周期等均为典型值，不构成性能保证，具体以产品 COA 为准。注：Genexol-PM 使用的聚合物为 mPEG-PLA，与本文主题 PLGA-PEG 属同族但聚酯段不同。
文中提及的 Genexol-PM、Abraxane、Lupron Depot、Risperdal Consta、Vivitrol、SM-102/ALC-0315 等为已获批上市的第三方产品，仅用于工艺对比与设计逻辑参考，不构成对相关产品的性能保证或推荐。对比表数值基于公开文献和产品规格进行工艺维度对比，不构成对任何第三方产品的优劣评价或质量背书。
「冰合试剂」为单体(重庆)生物科技有限公司注册商标，本文由冰合试剂（bhshiji.com）发布。未经授权不得转载、改编、用于商业培训或销售宣传。商务采购、定制规格、技术支持需求请通过冰合试剂官网首页「联系我们」入口提交。
邮箱 danticq@163.com
电话 023-68279488 | 19923948071 | 19112026971
地址 重庆市江北区盘溪路422号3幢
加关注
Copyright 2025 冰合试剂 All Rights Reserved.
渝ICP备2023007920号-3
渝公网安备 50010502504579号
磷脂系列
