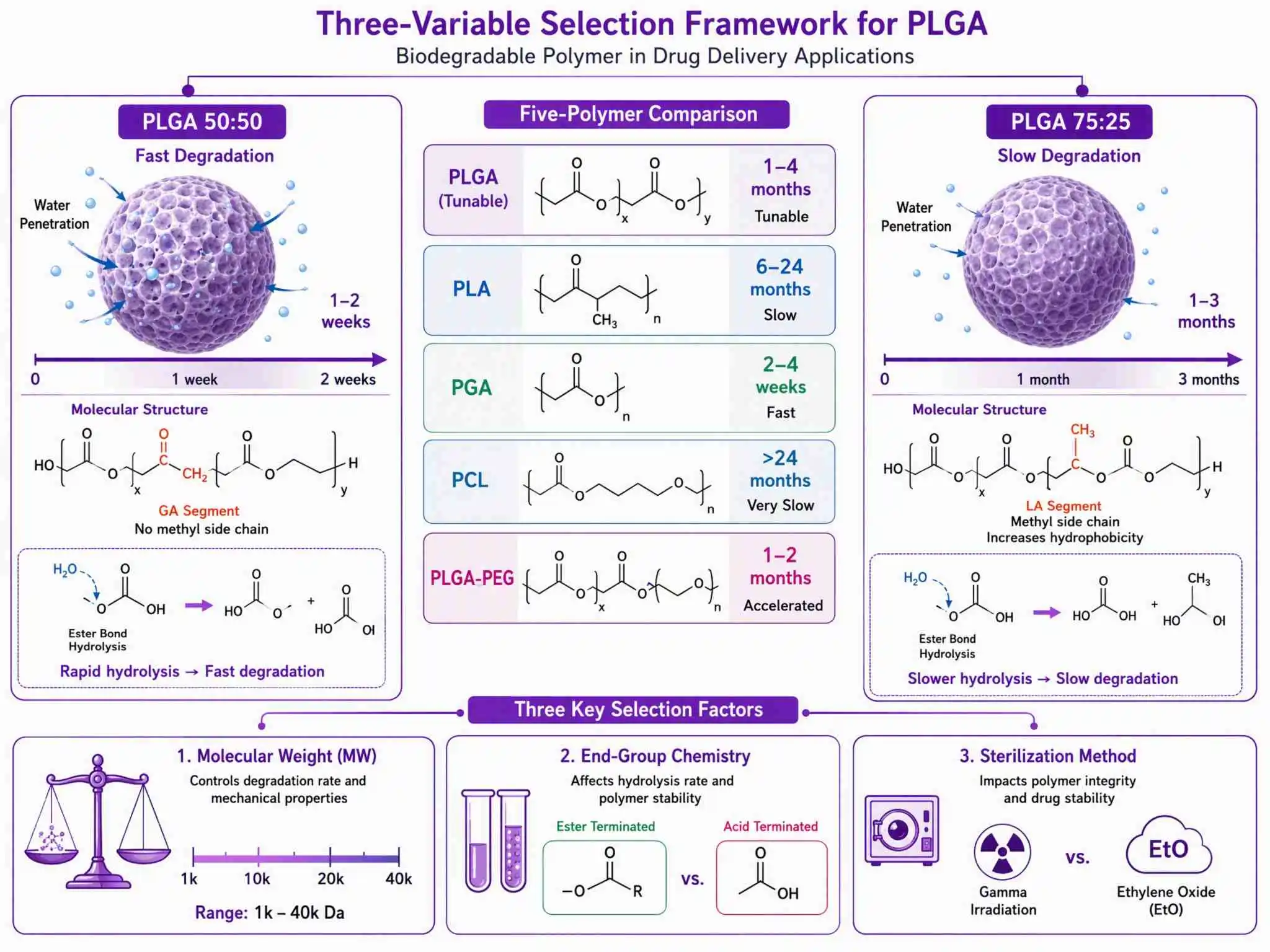

做长效微球制剂时，PLGA 的 LA:GA 比、分子量和端基封端怎么选？这三个变量共同决定降解窗口和释放曲线，选错一个就可能导致突释率超标或释放周期不匹配。PLGA（聚(D,L-乳酸-CO-乙醇酸)共聚物，CAS 26780-50-7）作为 FDA 批准用于长效注射微球的生物可降解聚合物，选型逻辑涉及降解周期匹配药物释放曲线、分子量控制力学强度与降解速度、端基化学影响药物包封与释放行为。本文从可降解聚合物的参数窗口出发，梳理比例、分子量与端基的选型逻辑。

要点：分子量与比例不是线性关系

原因：高分子量 75:25 的降解窗口可能在 2-4 个月，而低分子量 75:25 可能快至 3-4 周——分子量的影响在某些条件下甚至超过比例的影响。把"高 LA 比例意味着慢降解"当作定论，大概率会在体外释放检验中发现降解周期与预期不符。

建议：选型时同时看比例和分子量，优先用加速稳定性试验（37°C / pH 7.4 PBS，加 0.1% 吐温）在 2-4 周内获得降解趋势数据，再反推体内降解窗口，避免仅凭 LA:GA 比粗略估算。

原因：PLGA 的分子量直接影响聚合物链缠结密度和水渗透速率。1k-5k 的低分子量 PLGA 链段短、水分子渗透快，在 PBS 中的突释率（24h）可达 30-50%，整个降解周期在 1-2 周内完成。这与多肽药物的半衰期不匹配——大多数治疗性多肽的注射目标是覆盖数周至数月的持续释放。

建议：长效注射微球的分子量首选 15k-30k 区间。该区间在微球制备（溶剂蒸发法或复乳法）中成球性好、突释率可控制在 10-20%、降解周期覆盖 2-4 周至 2-3 个月。如果需要更短的释放周期（1-2 周），用 50:50 + 10k-15k；如果需要更长的释放（2-4 个月），用 75:25 + 20k-30k。

原因：未封端的 PLGA（acid-terminated）末端为自由羧基，水解产生的乳酸和乙醇酸会降低微腔内部 pH，酸性环境反过来催化更多酯键水解——这个正反馈机制在厚壁微球中更显著。酯基封端（ester-terminated）的 PLGA 初始端基无自由羧基，降解诱导期长，内部酸性产物累积速度慢，释放曲线更接近零级动力学[5]。

建议：酸敏感药物（如蛋白/多肽类药物）优先选酯基封端 PLGA，减少微腔酸性微环境对蛋白构象的影响。包封小分子疏水药物（微腔自催化不显著）时，两种端基均可选，但做释放曲线预测时要在模型中加入自催化加速因子[6]。

原因：γ 射线灭菌（25-40 kGy）会使 PLGA 链段发生辐射降解——Mw 下降 10-30%、起始降解窗口缩短。环氧乙烷（EtO）灭菌对分子量的影响较小，但残留的 EO 可能触发微球内部的药物降解或与 PLGA 端基反应。湿热灭菌（121°C）直接引发酯键加速水解，一般不可用于 PLGA 微球。

建议：先确定灭菌方式再做 PLGA 选型。如果最终产品拟用 γ 射线灭菌，选型时应该把起始分子量适当上调（如 25k 而非 20k），补偿辐照导致的 10-30% Mw 损失。如果需要精确控制释放曲线的 GMP 批次，建议将灭菌条件纳入 PLGA 批次放行的关键质量属性评估[4]。

路径 1：长效注射微球 → 选 PLGA（50:50 或 75:25）

这是 PLGA 最成熟的临床应用方向。多肽/蛋白/小分子药物的长效微球制剂，释放周期从 1 周到 4 个月，均可通过 LA:GA 比 + 分子量组合实现。已获批产品（如 Lupron Depot、Sandostatin LAR、Risperdal Consta）均基于 PLGA 载体。微球制备工艺以溶剂蒸发法和复乳法为主，包封率和突释率主要由 PLGA 分子量和端基决定。

推荐规格：PLGA 50:50（15k-25k）用于 1 个月微球；PLGA 75:25（20k-30k）用于数月至数月制剂。

相关产品：可降解高分子 PLA-MPEG 纳米载体对比 - PLA-MPEG

路径 2：组织工程支架 → 选 PLGA（75:25 或纯 PLA）

组织工程需要支架在体内保持结构完整性数月至一年，配合新组织生长的速度完成降解吸收。PLGA 75:25 降解窗口 2-4 个月匹配骨组织再生周期；对于需要更长支撑期的软骨工程，PLA（6-12 个月）或 PLGA-PEG 共聚物可能更合适。

推荐规格：PLGA 75:25（30k-40k）+ 3D 打印成型工艺

相关产品：PLA-MPEG 共聚物 - 两亲性可降解纳米载体

路径 3：3D 打印生物活性支架 → 选 PLGA（20k-40k）或 PLGA-生物陶瓷复合

PLGA 在熔融沉积成型（FDM）和低温沉积打印中被广泛使用。高分子量 PLGA（30k-40k）的熔体流动性适中，出丝连续性好。打印后的支架需匹配细胞种植后降解曲线与组织再生节点。PLGA与纳米羟基磷灰石或 β-TCP 的复合支架可同时调控降解速率和骨传导性。

推荐规格：PLGA 75:25（MW 30k-40k，酯基封端）

相关产品：脑靶向纳米平台 - PLGA-PEG-Angiopep-2

路径 4：疫苗佐剂微球 → 选 PLGA（50:50，10k-20k）

PLGA 微球作为疫苗佐剂的优势在于单次注射即可获得持续数周的抗原释放，替代传统多次免疫程序。50:50 的降解窗口（1-4 周）匹配许多疫苗的初次免疫-加强免疫时间窗。抗原包封在 PLGA 微球中可免受体内蛋白酶降解，微球被抗原呈递细胞吞噬后实现抗原的持续呈递[7]。

推荐规格：PLGA 50:50（MW 10k-20k，酯基封端保护抗原构象）

相关产品：PLGA 产品资讯

▸ PLGA 的降解周期是如何控制的？

通过 LA:GA 比例与分子量的双变量调控。50:50 比例降解最快（体外 1-2 周），75:25 延至 1-3 个月；同比例下，分子量 1k-5k 降解最快，20k-40k 降解最慢。端基封端（酯基封端）也会改变降解诱导期长度。

▸ PLGA 和 PLA 在长效注射中的核心区别是什么？

PLA 降解周期 6-24 个月，只适合需要超长效覆盖的埋植剂类产品。PLGA 的降解窗口可通过 LA:GA 比在 1 周到 4 个月之间连续调节，因此据公开资料统计，已获批的长效注射微球产品（如 Lupron Depot、Sandostatin LAR）绝大多数使用 PLGA 而非 PLA。

▸ PLGA 微球制备中突释率过高怎么解决？

提高 PLGA 分子量（从 10k 提升至 20k-30k）、使用酯基封端 PLGA、优化微球洗涤工艺去除表面吸附药物、增加微球固化时间或调整内水相与外油相的渗透压差。突释率在 10-20% 区间通常被认为可接受[5]。

▸ PLGA 在组织工程中如何匹配支架降解与组织再生？

关键原则是确保 PLGA 支架的降解速率接近或略慢于新组织生成的速率。骨组织工程中 PLGA 75:25（2-4 个月降解窗口）比 50:50（1-2 周）更匹配。复合纳米羟基磷灰石或 β-TCP 可以减缓降解并增加支撑强度[8]。

▸ PLGA 疫苗佐剂微球的典型释放周期是多少？

PLGA 50:50 微球的单次注射可提供持续 2-4 周的抗原释放窗口，匹配许多疫苗的初次免疫-加强免疫时间线。用 PLGA 75:25 可将释放窗口延长至 1-2 个月。抗原的包封率通常受蛋白分子量、微球制备方法（复乳法 vs 喷雾干燥法）和 PLGA 端基类型影响[7]。

▸ PLGA 可被 3D 打印吗？打印参数如何？

可以。PLGA 在 FDM（熔融沉积成型）中表现良好，典型打印温度 160-190°C（取决于分子量和 LA:GA 比）。建议使用高分子量（30k-40k）以获得最佳出丝连续性和支架机械强度。打印后需低温保存避免加速降解。PLGA 也可与羟基磷灰石或 β-TCP 混合打印骨修复支架。

▸ PLGA 的储存条件及开封后稳定性如何？

PLGA 应于 2-8°C 充氮避光储存，开封后建议在 3 个月内用完。每次取用后应用干燥氮气或氩气置换瓶内空气，密封后放回冰箱。室温暴露超过 48h 或湿度 >60% 时，PLGA 分子量下降显著加速。不建议大量采购超出 1 年使用周期的 PLGA，因为即使密封储存，分子量也会缓慢下降。

▸ PLGA 供应商怎么选？

看四个维度：①纯度与批次一致性——同一 LA:GA 比和 MW 规格的批次间降解曲线是否一致（要求 HPLC 批次分析报告）；②分子量覆盖——是否在 1k-40k 范围内有现货规格；③定制能力——是否支持特殊 LA:GA 比、端基封端样式和包装规格；④储存与物流——是否按 2-8°C 充氮运输和储存，冷链配送是否可控。

本产品为科研用化学试剂，仅限实验室研究使用，不用于人体、食品、药品、化妆品及其他用途。实验数据来源于同行评审文献与公开学术资源，仅供科研人员参考。

对比表中所有数值为典型值，来源于公开文献，不构成对任何品牌产品的性能保证。产品规格、库存及定制需求请联系冰合试剂商务团队。

「冰合试剂」为单体(重庆)生物科技有限公司注册商标，本文由单体(重庆)生物科技有限公司发布。
